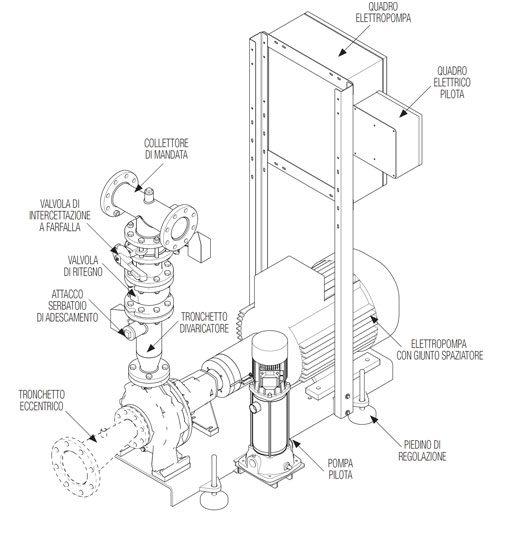

Elettropompa normalizzata su basamento KDN, corpo pompa e girante in ghisa (girante in bronzo a richiesta) accoppiata tramite giunto elastico spaziatore (come indicato da EN 12845, al punto 10.1) a motore elettrico asincrono trifase, in grado di fornire la potenza max assorbita dalla pompa secondo ISO 3046. Quadro di controllo elettropompa montato sul basamento in acciaio zincato.
Bocca di aspirazione assiale. Tronchetto divaricatore eccentrico (fornito come accessorio). Velocità dell'acqua in aspirazione pompe max 1,5 m/s (come indicato da EN 12845, al punto 10.6.2.3). Bocca di mandata radiale, con tronchetto divaricatore concentrico, connessione 2" per serbatoio adescamento (solo per installazione soprabattente), valvola di ritegno, circuito con n.2 pressostati di avviamento, valvola intercettazione (con riduttore manuale dal DN 125), collettore di mandata zincato.
Il quadro elettropompa, in cassetta metallica IP 55, è munito dei seguenti componenti:
Interno quadro: interruttore generale blocco porta, fusibili di protezione (i relé di massima corrente - salvamotori non sono ammessi) avviatori diretti per pompe fino a 7,5 kw, avviatori stella-triangolo per pompe oltre 7,5 kw, trasformatore circuiti ausiliari a 24 v, relé ausiliari, morsettiera.
A fronte quadro: centralina di controllo e comando elettropompa, strumento multifunzione a display (voltmetro, amperometro, cosfimetro, wattmetro, allarmi), pulsanti di marcia ed arresto, spie di segnalazione, spie di segnalazione con pulsante di test, selettore AUT - 0 - MAN con chiave estraibile in AUT, pulsante di prova funzionamento spie di segnalazione.
Ponticello a quadro da disinserire per commutare il gruppo a funzionamento UNI 10779, con tempo di arresto programmabile da display digitale.
Include i seguenti contatti N.O. in morsettiera (per il rimando dei segnali al locale presidiato), da collegare al ns. quadro segnalazioni a distanza: presenza tensione/fase, richiesta avviamento pompa, pompa in moto, mancato avviamento (come indicato da EN 12845, al punto 10.8.6.1).
Il quadro è predisposto per l'installazione di MODEM GSM (optional) per invio segnali di allarme e/o stato di funzionamento del gruppo pompa via SMS.
Bocca di aspirazione assiale. Tronchetto divaricatore eccentrico (fornito come accessorio). Velocità dell'acqua in aspirazione pompe max 1,5 m/s (come indicato da EN 12845, al punto 10.6.2.3). Bocca di mandata radiale, con tronchetto divaricatore concentrico, connessione 2" per serbatoio adescamento (solo per installazione soprabattente), valvola di ritegno, circuito con n.2 pressostati di avviamento, valvola intercettazione (con riduttore manuale dal DN 125), collettore di mandata zincato.
Il quadro elettropompa, in cassetta metallica IP 55, è munito dei seguenti componenti:
Interno quadro: interruttore generale blocco porta, fusibili di protezione (i relé di massima corrente - salvamotori non sono ammessi) avviatori diretti per pompe fino a 7,5 kw, avviatori stella-triangolo per pompe oltre 7,5 kw, trasformatore circuiti ausiliari a 24 v, relé ausiliari, morsettiera.
A fronte quadro: centralina di controllo e comando elettropompa, strumento multifunzione a display (voltmetro, amperometro, cosfimetro, wattmetro, allarmi), pulsanti di marcia ed arresto, spie di segnalazione, spie di segnalazione con pulsante di test, selettore AUT - 0 - MAN con chiave estraibile in AUT, pulsante di prova funzionamento spie di segnalazione.
Ponticello a quadro da disinserire per commutare il gruppo a funzionamento UNI 10779, con tempo di arresto programmabile da display digitale.
Include i seguenti contatti N.O. in morsettiera (per il rimando dei segnali al locale presidiato), da collegare al ns. quadro segnalazioni a distanza: presenza tensione/fase, richiesta avviamento pompa, pompa in moto, mancato avviamento (come indicato da EN 12845, al punto 10.8.6.1).
Il quadro è predisposto per l'installazione di MODEM GSM (optional) per invio segnali di allarme e/o stato di funzionamento del gruppo pompa via SMS.
